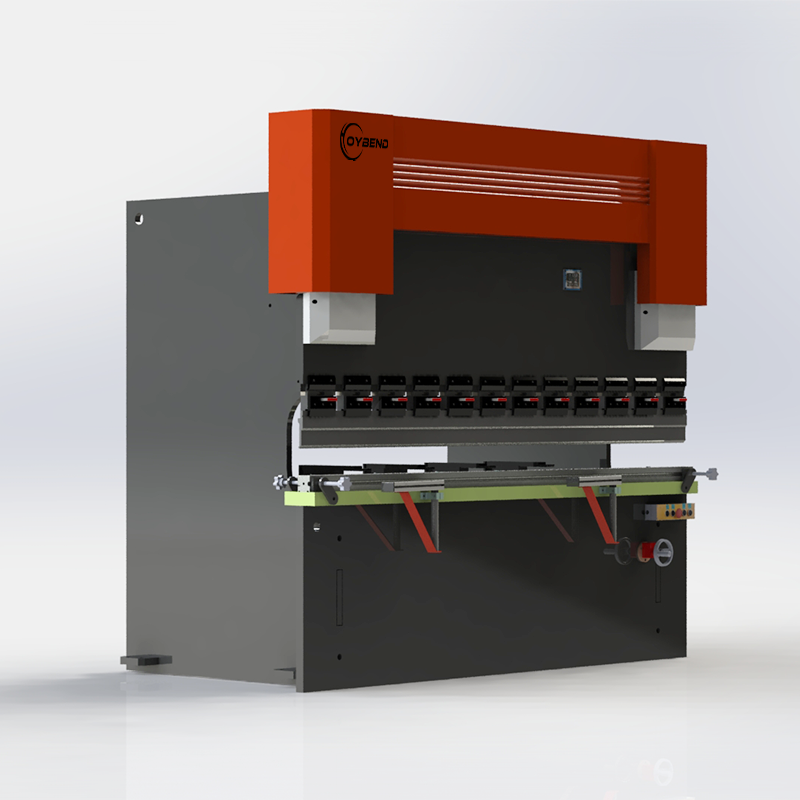

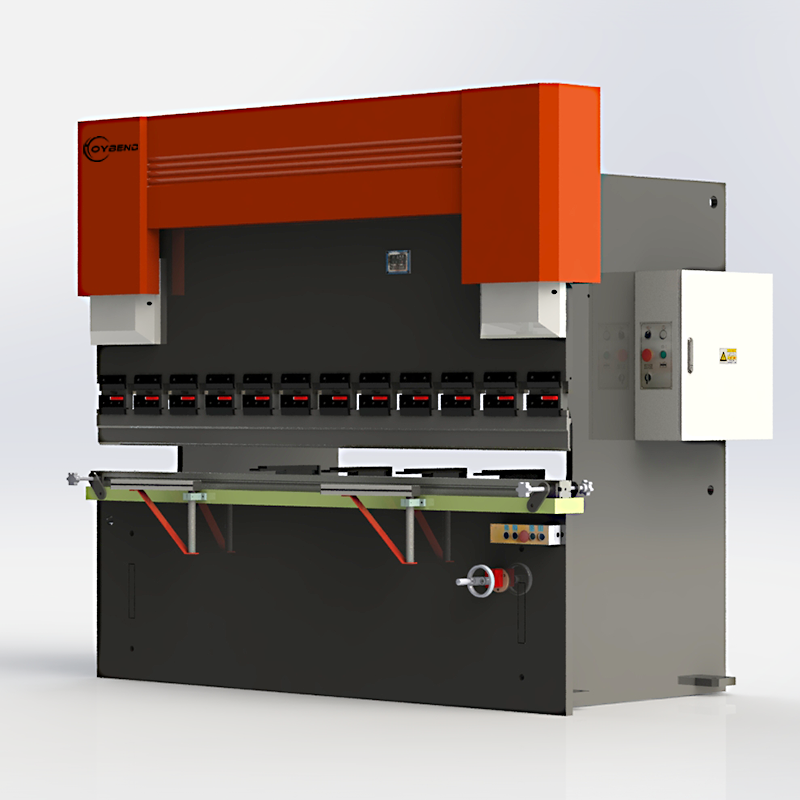

Гидравлический сервоприводной листогибочный пресс с ЧПУ_Shandong Hoysook Laser Technology CO., LTD

Параметры продукта

Непревзойдённая структурная стабильность

♦ Усовершенствованная конструкция станины минимизирует прогиб под нагрузкой, обеспечивая стабильную точность гибки ±0,03 мм даже при максимальной нагрузке.

♦ Ручная система выпучивания (crowning) дополнительно компенсирует прогиб станины, что идеально подходит для гибки длинномерных изделий.

Высокоскоростные характеристики

♦ Синхронизация Y-оси с торсионной штангой обеспечивает высокую скорость подхода, гибки и возврата — до 20% быстрее по сравнению с традиционными системами.

Гибкость на перспективу

♦ Модульная конструкция поддерживает модернизацию после покупки (например, оснащение ЧПУ, лазерная защита).

Надёжность, заложенная в конструкцию

♦ Премиальные компоненты (цилиндры HLA, направляющие THK) обеспечивают наработку на отказ (MTBF) более 50 000 часов.

Подробности о продукте

Листогибочный пресс с ЧПУ · Премиальные технические характеристики

Электро-гидравлический сервопривод · Динамический замкнутый контур

Компенсация в реальном времени ±0,1°

Сервоклапан + перемещение двухцилиндровый привод, обратная связь в реальном времени

Динамическая компенсация пружинения стабильно для любого материала/толщины

Сложные 3D / многорадиусные без маркировки, несимметричные

Энергосберегающий сервопривод высококачественное гидравлическое масло

Серия 63T – 320T · Основные параметры

Тип	Номинальное усилие кН	Длина гибки мм	Расстояние между стойками мм	Глубина зева мм	Ход ползуна мм	Высота стола мм	Высота штампа H мм	Мощность кВт	Комп.	оси	Ход мм	Скорость мм/с	Габариты (Д×Ш×В)
63T/2500	630	2500	2020	280	100	780	400	5.5	3	3+1	600	200	280022001200
80T/3200	800	3200	2520	320	120	850	380	7.5	3	3+1	600	200	350023501450
100T/3200	1000	3200	2520	320	140	850	460	7.5	3	3+1	600	200	350027501450
100T/4000	1000	4000	3300	400	140	890	460	7.5	3	3+1	600	200	430025601450
125T/3200	1250	3200	2600	400	140	890	460	11	3	3+1	600	200	350025601450
125T/4000	1250	4000	3300	400	140	890	460	11	3	3+1	600	200	430025601450
160T/3200	1600	3200	2600	320	180	840	480	11	3	3+1	600	200	350025001450
160T/4000	1600	4000	3300	400	200	840	480	11	3	3+1	600	200	430026001450
200T/3200	2000	3200	2600	360	200	900	480	15	3	3+1	600	200	330026001500
200T/4000	2000	4000	3300	400	200	900	480	18.5	3	3+1	600	200	430026001500
250T/3200	2500	3200	2600	360	200	840	480	15	3	3+1	800	200	330026501450
250T/4000	2500	4000	3300	400	200	900	480	22	3	3+1	800	200	430026501600
300T/4000	3000	4000	3300	400	250	980	520	22	3	3+1	800	200	430027002000
320T/3200	3200	3200	2600	400	250	840	420	18.5	3	3+1	800	200	330027002000

Большой тоннаж 400T – 600T

Тип	кН	Длина гибки	Расст. между стойками	Глубина зева	Ход	Высота стола	Высота штампа	кВт	Комп.	оси	Ход	Скорость	Габариты
400T/4000	4000	4000	3500	400	250	800	420	22.5	3	3+1	500	200	430027002000
500T/5000	5000	5000	3900	500	250	800	600	37	3	3+1	500	200	540028002200
500T/6000	5000	6000	4900	500	250	800	600	37	5	3+1	500	200	650028002200
500T/7000	5000	7000	5900	500	250	800	600	37	5	3+1	500	200	750028002200
600T/5000	6000	5000	3900	500	300	800	600	45	5	3+1	500	200	550030002200
600T/6000	6000	6000	4900	500	300	800	600	45	5	3+1	500	200	650030002500
600T/7000	6000	7000	5900	500	300	800	600	45	5	3+1	500	200	750030002500

Энергосберегающая сервосистема · точный гидравлический сервопривод требует высококачественного масла и профессионального обслуживания; несколько более высокое энергопотребление, но может быть снижено за счёт энергосберегающего сервопакета.

Синхронизация кручением · Механический привод

±0,5° · низкие эксплуатационные расходы

Синхронизация кручением простая, надёжная, балансировка за счёт кручения вала

Цифровая регулировка угла/хода снижает ошибку оператора

Мелкие и средние партии гибкое производство разных спецификаций

Низкий уровень отказов только плановая смазка

Гидравлический листогибочный пресс с сервоприводом кручения и ЧПУ · 30T – 250T

Модель	Номинальное усилие кН	Длина стола мм	Расст. между стойками мм	Глубина зева мм	Задний упор мм	Ход ползуна мм	Макс. раскрытие мм	Мощность кВт	Габариты (Д×Ш×В)
30T/1600	300	1600	1200	180	20-400	80	250	3	180010501700
40T/1600	400	1600	1200	220	20-500	100	320	5.5	180013402000
40T/2200	400	2200	1800	220	20-500	100	320	5.5	240013402000
40T/2500	400	2500	2000	220	20-500	100	320	5.5	270013402000
63T/2500	630	2500	2000	260	20-600	100	370	5.5	270013802250
63T/3200	630	3200	2500	260	20-600	120	370	5.5	340013802250
80T/2500	800	2500	2000	320	20-600	120	380	7.5	270014502250
80T/3200	800	3200	2500	320	20-600	120	380	7.5	340014502250
80T/4000	800	4000	3100	320	20-600	120	380	7.5	420014502250
100T/2500	1000	2500	2000	320	20-600	140	380	7.5	270015002420
100T/3200	1000	3200	2500	320	20-600	140	380	7.5	340015002420
100T/4000	1000	4000	3060	400	20-600	140	380	7.5	420015002420
100T/5000	1000	5000	4000	400	20-600	140	380	7.5	520016002500
125T/2500	1250	2500	2000	320	20-600	140	380	7.5	270015502450
125T/3200	1250	3200	2500	320	20-600	140	380	7.5	340015502450
125T/4000	1250	4000	3055	400	20-600	140	380	7.5	420015502450
125T/5000	1250	5000	4000	400	20-600	140	380	11	520016502550
125T/6000	1250	6000	5000	400	20-600	140	380	11	620016502550
160T/3200	1600	3200	2500	320	20-600	140	470	11	340017002520
160T/4000	1600	4000	3100	320	20-600	140	470	11	420017002520
160T/5000	1600	5000	4000	400	20-600	180	470	11	520018002800
160T/6000	1600	6000	5000	400	20-600	180	470	11	620018002900
200T/3200	2000	3200	2500	400	20-600	200	480	15	340018002550
200T/4000	2000	4000	3100	400	20-600	200	480	15	420018002550
200T/5000	2000	5000	4000	400	20-600	200	480	15	520019002900
200T/6000	2000	6000	4600	400	20-600	200	480	15	620019003100
250T/3200	2000	3200	2500	400	20-800	200	540	18.5	340019502800
250T/4000	2500	4000	3100	400	20-800	250	540	18.5	420019502800
250T/5000	2500	5000	4000	400	20-800	250	540	18.5	520020003000
250T/6000	2500	6000	4600	400	20-800	250	540	18.5	620020003150

Серия кручения 300T – 600T

Модель	кН	Длина стола	Расст. между стойками	Глубина зева	Задний упор	Ход	Макс. раскрытие	кВт	Габариты
300T/3200	3000	3200	2500	400	20-800	250	560	18.5	340020003200
300T/4000	3000	4000	3100	400	20-800	250	560	18.5	420020003200
300T/5000	3000	5000	4000	400	20-800	250	560	22	520022003300
300T/6000	3000	6000	4500	400	20-800	250	560	22	620023003400
400T/4000	4000	4000	3100	400	20-800	300	600	30	420025003400
400T/5000	5000	5000	4000	400	20-800	300	600	30	520025003500
400T/6000	6000	6000	5000	400	20-800	300	600	30	620025003600
500T/4000	4000	4000	3100	400	20-800	320	630	37	420027003700
500T/5000	5000	5000	4000	400	20-800	320	630	37	520027003800
500T/6000	6000	6000	4500	400	20-800	320	630	37	620027004000
600T/4000	4000	4000	3100	400	20-800	320	630	45	420029004300
600T/5000	5000	5000	4000	400	20-800	320	630	45	520030004700
600T/6000	6000	6000	4500	400	20-800	320	630	45	620030005000
